铝合金梅花联轴器
1 / 6

梅花联轴器

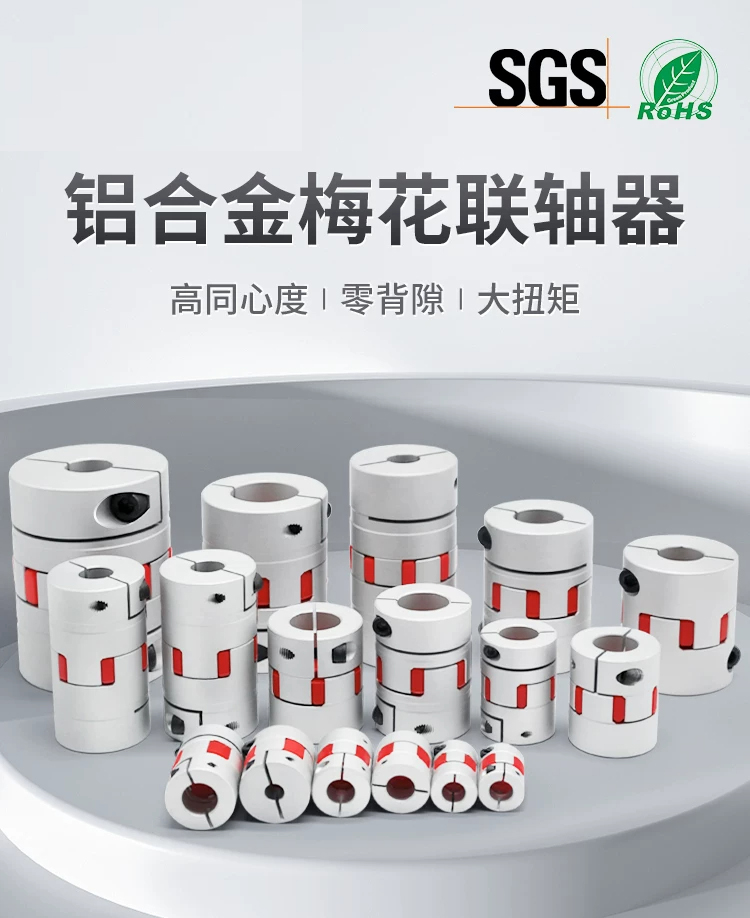

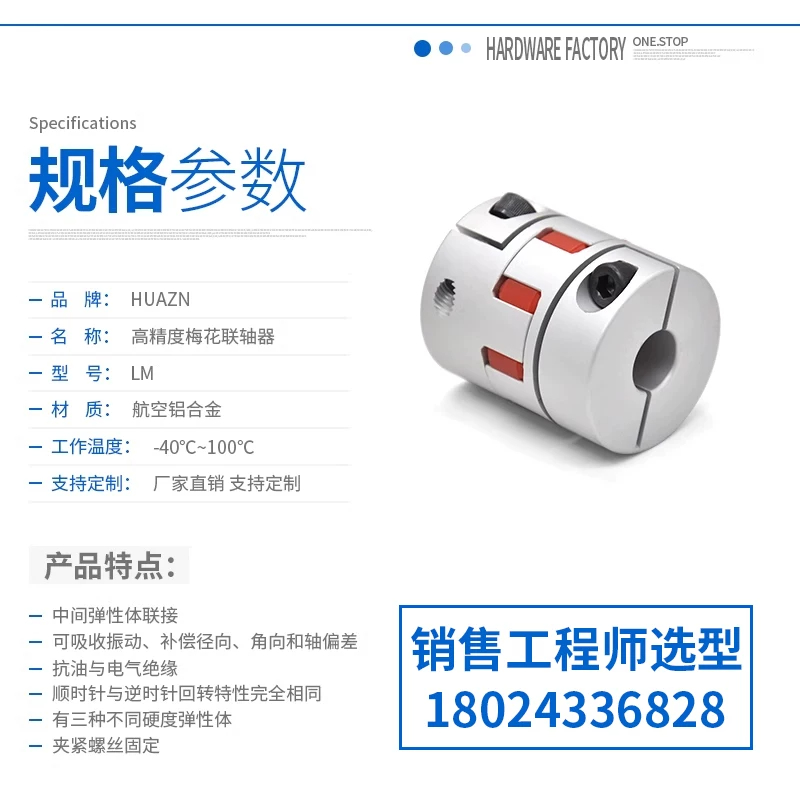

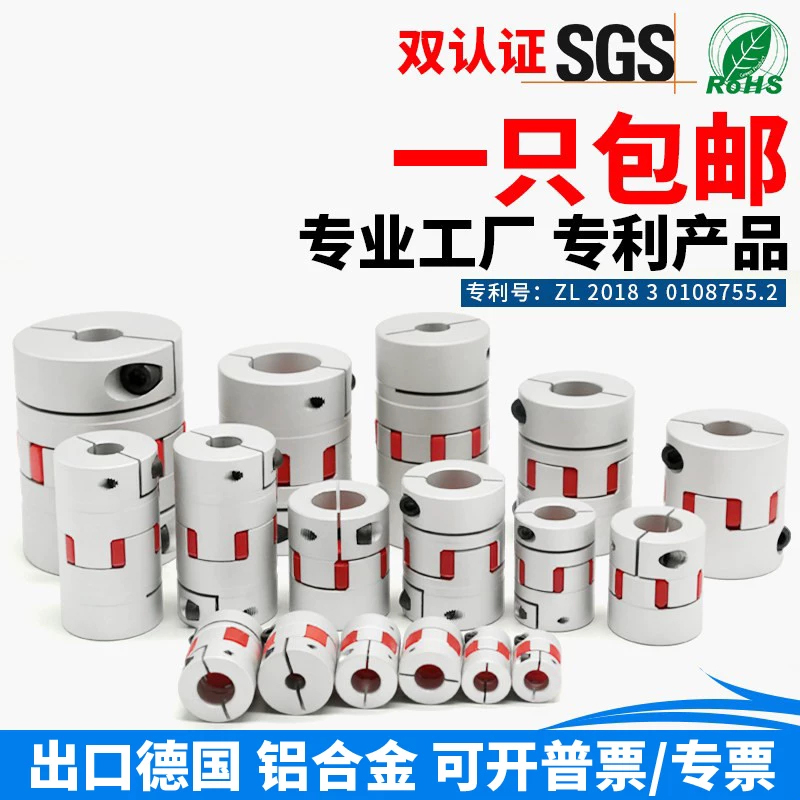

铝合金梅花联轴器

铝合金梅花联轴器是一种常见的弹性联轴器，主要用于连接两根轴并传递扭矩，同时通过中间的弹性梅花垫吸收一定的振动、冲击，并补偿少量安装偏差。它结构简单、体积小、安装方便，在伺服电机、步进电机、丝杆、编码器以及自动化设备中都比较常见。

  • 1. 高弹性缓冲减振：中间梅花形弹性体能够吸收一定的振动和冲击，使传动更加平稳。
  • 2. 低背隙传动：弹性体与两侧爪形结构紧密配合，适合对传动精度要求较高的场合。
  • 3. 补偿安装偏差：可补偿一定范围内的轴向、径向和角向偏差，降低轻微不同心带来的影响。
  • 产品系列铝合金梅花联轴器
  • 可选型号41 个
  • 材质铝合金
  • 结构形式两爪、三爪、四爪
  • 规格数量41 种
  • 外径范围 DΦ14~Φ120 mm
  • 适用孔径范围 d1-d2Φ3~Φ70 mm
  • 额定扭矩范围1.1~430 N·m
查看全部型号与 SKU →

产品详情

产品介绍

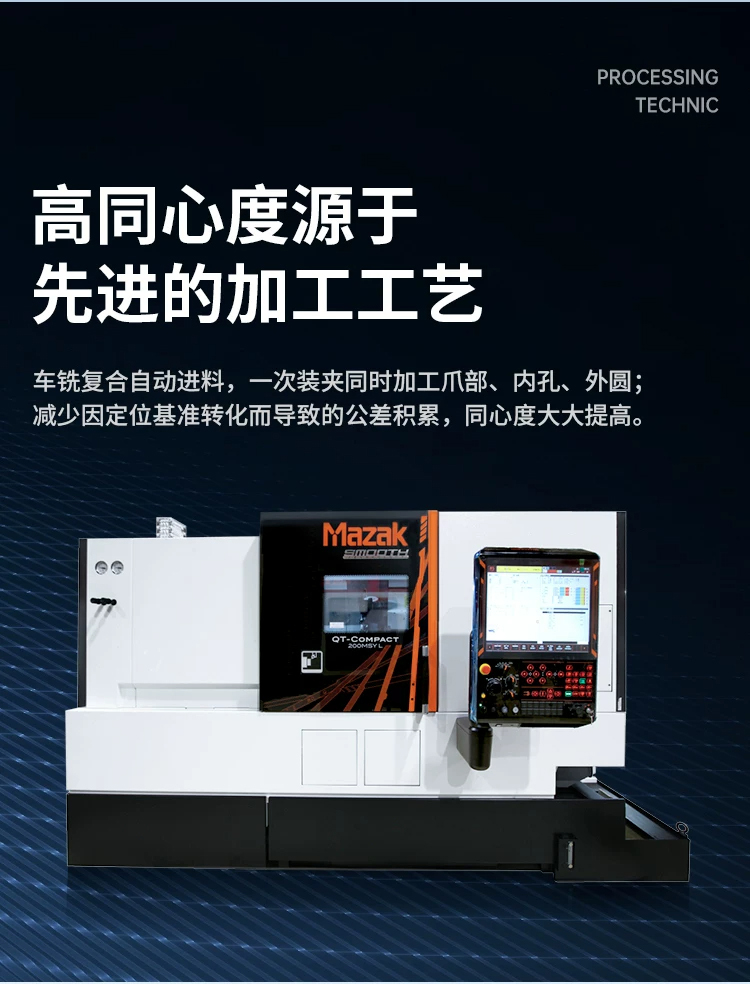

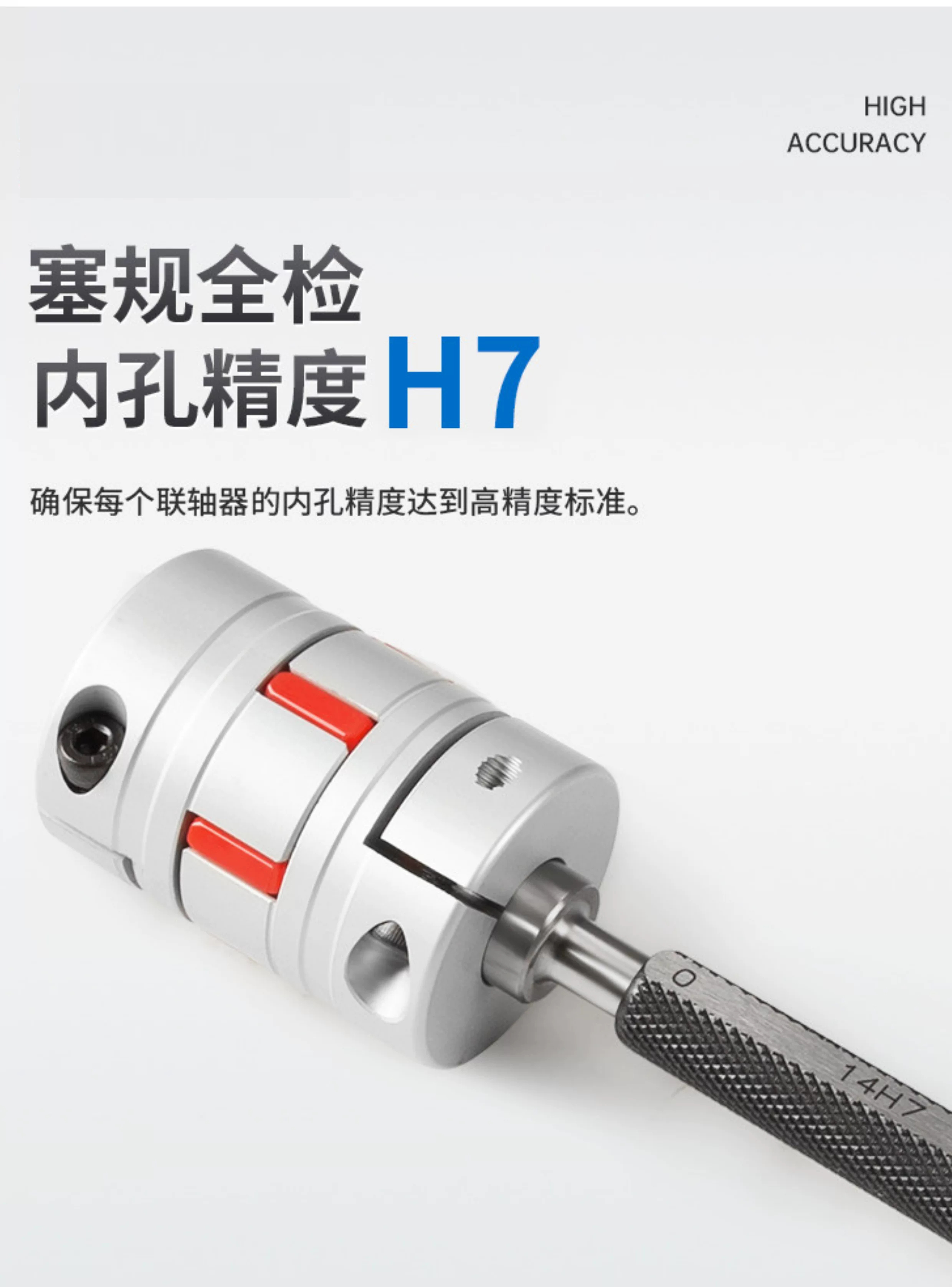

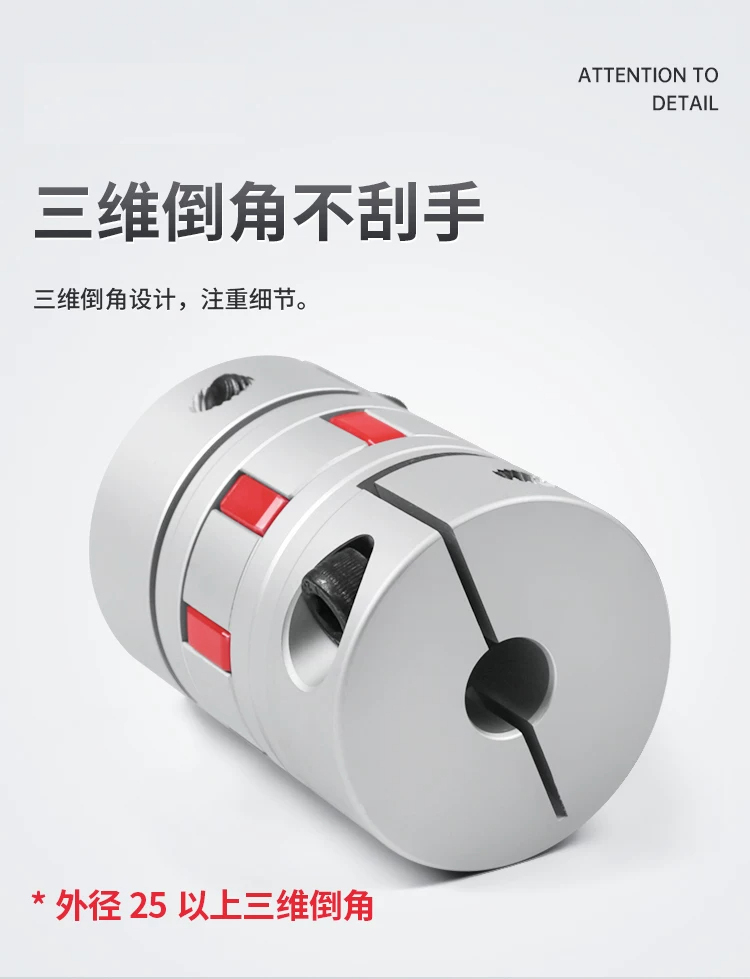

铝合金梅花联轴器产品详情图 1铝合金梅花联轴器产品详情图 2铝合金梅花联轴器产品详情图 3铝合金梅花联轴器产品详情图 4铝合金梅花联轴器产品详情图 5铝合金梅花联轴器产品详情图 6铝合金梅花联轴器产品详情图 7铝合金梅花联轴器产品详情图 8铝合金梅花联轴器产品详情图 9铝合金梅花联轴器产品详情图 10铝合金梅花联轴器产品详情图 11铝合金梅花联轴器产品详情图 12铝合金梅花联轴器产品详情图 13铝合金梅花联轴器产品详情图 14铝合金梅花联轴器产品详情图 15铝合金梅花联轴器产品详情图 16铝合金梅花联轴器产品详情图 17铝合金梅花联轴器产品详情图 18

产品特点

  • 1. 高弹性缓冲减振：中间梅花形弹性体能够吸收一定的振动和冲击，使传动更加平稳。
  • 2. 低背隙传动：弹性体与两侧爪形结构紧密配合，适合对传动精度要求较高的场合。
  • 3. 补偿安装偏差：可补偿一定范围内的轴向、径向和角向偏差，降低轻微不同心带来的影响。
  • 4. 重量轻、惯量低：铝合金本体质量较轻，转动惯量小，适合伺服电机、步进电机等频繁启停和正反转设备。
  • 5. 安装维护方便：结构简单，无需润滑，弹性体磨损后可单独更换，维护成本较低。
  • 6. 应用范围广：适用于伺服电机、步进电机、滚珠丝杆、编码器、自动化设备及各类精密传动机构。

型号与货号

可选型号与 SKU

选择对应型号，可直接带入询价表单。

41 个型号
型号SKU型号名称
LM-14*22MH-1422-3-8两爪梅花联轴器
LMJJ-14*22MH-C-1422-3-6两爪梅花联轴器
LM-20*25MH-2025-04-10两爪梅花联轴器
LM-20*30—两爪梅花联轴器
LM-25*30—两爪梅花联轴器
LM-25*35—两爪梅花联轴器
LM-30*35—两爪梅花联轴器
LM-30*42—两爪梅花联轴器
LM3Z-30*35—三爪梅花联轴器
LM3Z-30*40—三爪梅花联轴器
LM-35*50—三爪梅花联轴器
LM-40*40—三爪梅花联轴器
LM-40*45—三爪梅花联轴器
LM-40*50—三爪梅花联轴器
LM-40*55—三爪梅花联轴器
LM-40*60—三爪梅花联轴器
LM-40*66—三爪梅花联轴器
LM-40*75—三爪梅花联轴器
LM-40*85—三爪梅花联轴器
LM-45*55—三爪梅花联轴器
LM-45*60—三爪梅花联轴器
LM-45*66—三爪梅花联轴器
LM-45*75—三爪梅花联轴器
LM-45*85—三爪梅花联轴器
LM-55*55—四爪梅花联轴器
LM-55*60—四爪梅花联轴器
LM-55*66—四爪梅花联轴器
LM-55*78—四爪梅花联轴器
LM-55*95—四爪梅花联轴器
LM-55*110—四爪梅花联轴器
LM-65*80—四爪梅花联轴器
LM-65*85—四爪梅花联轴器
LM-65*90—四爪梅花联轴器
LM-65*100—四爪梅花联轴器
LM-65*110—四爪梅花联轴器
LM-80*90—四爪梅花联轴器
LM-80*102—四爪梅花联轴器
LM-80*114—四爪梅花联轴器
LM-95*126—四爪梅花联轴器
LM-105*140—四爪梅花联轴器
LM-120*160—四爪梅花联轴器

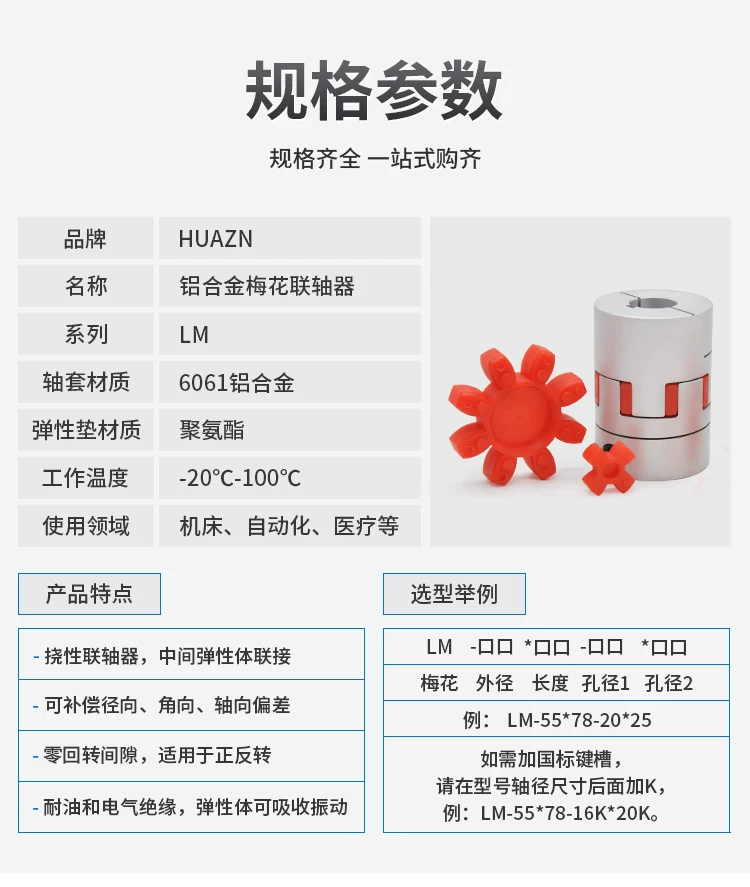

产品参数

规格参数表

规格范围

材质 铝合金
结构形式 两爪、三爪、四爪
规格数量 41 种
外径范围 D Φ14~Φ120 mm
适用孔径范围 d1-d2 Φ3~Φ70 mm
额定扭矩范围 1.1~430 N·m
最高转速范围 5000~19000 rpm

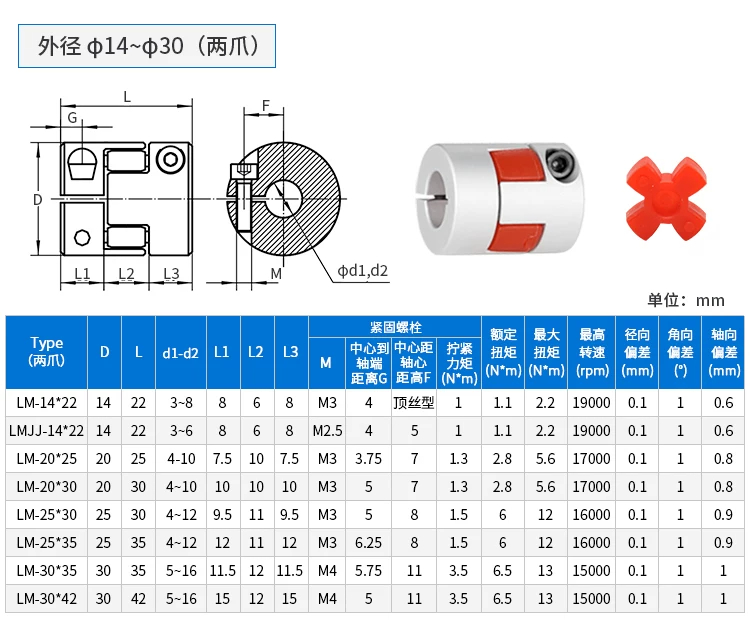

结构与尺寸参数

型号 / 项目 结构 外径 D[mm] 总长 L[mm] 适用孔径 d1-d2[mm] 长度 L1[mm] 长度 L2[mm] 长度 L3[mm] 紧固螺栓 M 中心至轴端 G[mm] 中心距轴心 F[mm]
LM-14*22 两爪 14 22 3~8 8 6 8 M3 4 顶丝型
LMJJ-14*22 两爪 14 22 3~6 8 6 8 M2.5 4 5
LM-20*25 两爪 20 25 4~10 7.5 10 7.5 M3 3.75 7
LM-20*30 两爪 20 30 4~10 10 10 10 M3 5 7
LM-25*30 两爪 25 30 4~12 9.5 11 9.5 M3 5 8
LM-25*35 两爪 25 35 4~12 12 11 12 M3 6.25 8
LM-30*35 两爪 30 35 5~16 11.5 12 11.5 M4 5.75 11
LM-30*42 两爪 30 42 5~16 15 12 15 M4 5 11

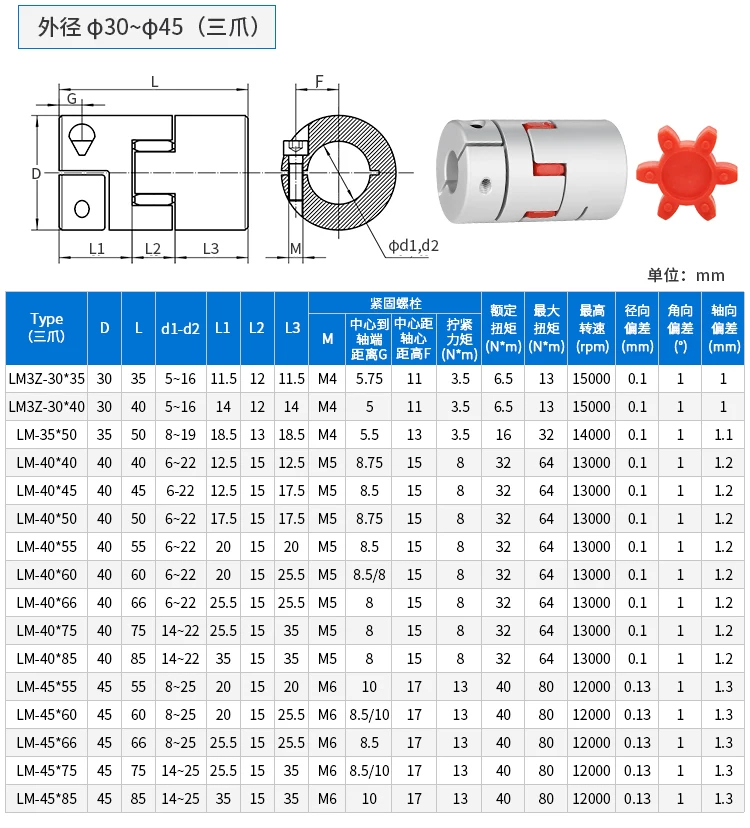

LM3Z-30*35 三爪 30 35 5~16 11.5 12 11.5 M4 5.75 11
LM3Z-30*40 三爪 30 40 5~16 14 12 14 M4 5 11
LM-35*50 三爪 35 50 8~19 18.5 13 18.5 M4 5.5 13
LM-40*40 三爪 40 40 6~22 12.5 15 12.5 M5 8.75 15
LM-40*45 三爪 40 45 6~22 12.5 15 17.5 M5 8.5 15
LM-40*50 三爪 40 50 6~22 17.5 15 17.5 M5 8.75 15
LM-40*55 三爪 40 55 6~22 20 15 20 M5 8.5 15
LM-40*60 三爪 40 60 6~22 20 15 25.5 M5 8.5/8 15
LM-40*66 三爪 40 66 6~22 25.5 15 25.5 M5 8 15
LM-40*75 三爪 40 75 14~22 25.5 15 35 M5 8 15
LM-40*85 三爪 40 85 14~22 35 15 35 M5 8 15
LM-45*55 三爪 45 55 8~25 20 15 20 M6 10 17
LM-45*60 三爪 45 60 8~25 20 15 25.5 M6 8.5/10 17
LM-45*66 三爪 45 66 8~25 25.5 15 25.5 M6 8.5 17
LM-45*75 三爪 45 75 14~25 25.5 15 35 M6 8.5/10 17
LM-45*85 三爪 45 85 14~25 35 15 35 M6 10 17

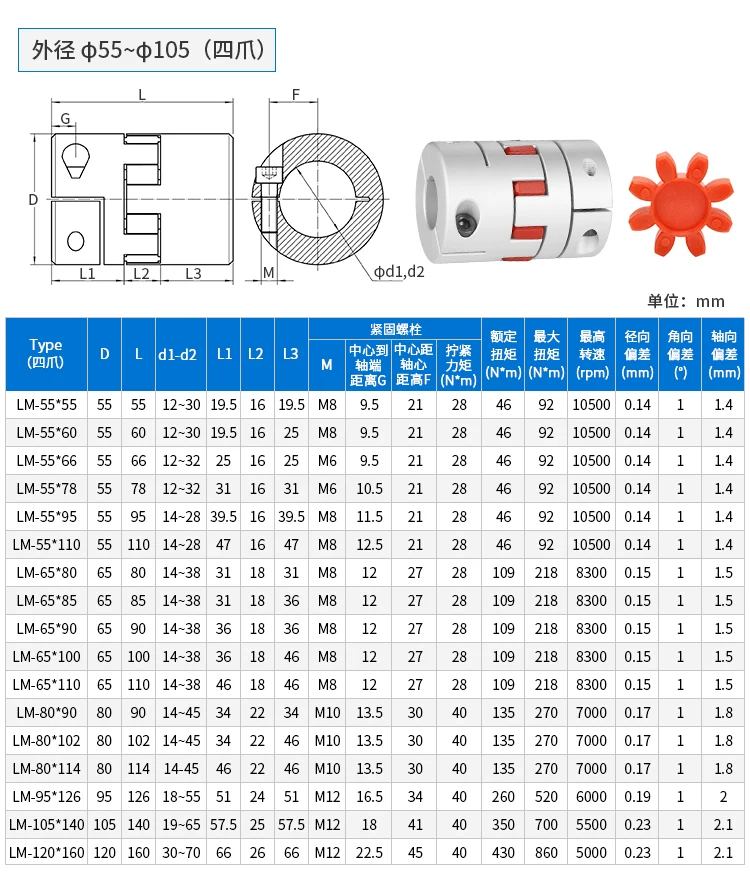

LM-55*55 四爪 55 55 12~30 19.5 16 19.5 M8 9.5 21
LM-55*60 四爪 55 60 12~30 19.5 16 25 M8 9.5 21
LM-55*66 四爪 55 66 12~32 25 16 25 M6 9.5 21
LM-55*78 四爪 55 78 12~32 31 16 31 M6 10.5 21
LM-55*95 四爪 55 95 14~28 39.5 16 39.5 M8 11.5 21
LM-55*110 四爪 55 110 14~28 47 16 47 M8 12.5 21
LM-65*80 四爪 65 80 14~38 31 18 31 M8 12 27
LM-65*85 四爪 65 85 14~38 31 18 36 M8 12 27
LM-65*90 四爪 65 90 14~38 36 18 36 M8 12 27
LM-65*100 四爪 65 100 14~38 36 18 46 M8 12 27
LM-65*110 四爪 65 110 14~38 46 18 46 M8 12 27
LM-80*90 四爪 80 90 14~45 34 22 34 M10 13.5 30
LM-80*102 四爪 80 102 14~45 34 22 46 M10 13.5 30
LM-80*114 四爪 80 114 14~45 46 22 46 M10 13.5 30
LM-95*126 四爪 95 126 18~55 51 24 51 M12 16.5 34
LM-105*140 四爪 105 140 19~65 57.5 25 57.5 M12 18 41
LM-120*160 四爪 120 160 30~70 66 26 66 M12 22.5 45

性能参数

型号 / 项目 拧紧力矩[N·m] 额定扭矩[N·m] 最大扭矩[N·m] 最高转速[rpm] 径向偏差[mm] 角向偏差[°] 轴向偏差[mm]
LM-14*22 1 1.1 2.2 19000 0.1 1 0.6
LMJJ-14*22 1 1.1 2.2 19000 0.1 1 0.6
LM-20*25 1.3 2.8 5.6 17000 0.1 1 0.8
LM-20*30 1.3 2.8 5.6 17000 0.1 1 0.8
LM-25*30 1.5 6 12 16000 0.1 1 0.9
LM-25*35 1.5 6 12 16000 0.1 1 0.9
LM-30*35 3.5 6.5 13 15000 0.1 1 1
LM-30*42 3.5 6.5 13 15000 0.1 1 1
LM3Z-30*35 3.5 6.5 13 15000 0.1 1 1
LM3Z-30*40 3.5 6.5 13 15000 0.1 1 1
LM-35*50 3.5 16 32 14000 0.1 1 1.1
LM-40*40 8 32 64 13000 0.1 1 1.2
LM-40*45 8 32 64 13000 0.1 1 1.2
LM-40*50 8 32 64 13000 0.1 1 1.2
LM-40*55 8 32 64 13000 0.1 1 1.2
LM-40*60 8 32 64 13000 0.1 1 1.2
LM-40*66 8 32 64 13000 0.1 1 1.2
LM-40*75 8 32 64 13000 0.1 1 1.2
LM-40*85 8 32 64 13000 0.1 1 1.2
LM-45*55 13 40 80 12000 0.13 1 1.3
LM-45*60 13 40 80 12000 0.13 1 1.3
LM-45*66 13 40 80 12000 0.13 1 1.3
LM-45*75 13 40 80 12000 0.13 1 1.3
LM-45*85 13 40 80 12000 0.13 1 1.3
LM-55*55 28 46 92 10500 0.14 1 1.4
LM-55*60 28 46 92 10500 0.14 1 1.4
LM-55*66 28 46 92 10500 0.14 1 1.4
LM-55*78 28 46 92 10500 0.14 1 1.4
LM-55*95 28 46 92 10500 0.14 1 1.4
LM-55*110 28 46 92 10500 0.14 1 1.4
LM-65*80 28 109 218 8300 0.15 1 1.5
LM-65*85 28 109 218 8300 0.15 1 1.5
LM-65*90 28 109 218 8300 0.15 1 1.5
LM-65*100 28 109 218 8300 0.15 1 1.5
LM-65*110 28 109 218 8300 0.15 1 1.5
LM-80*90 40 135 270 7000 0.17 1 1.8
LM-80*102 40 135 270 7000 0.17 1 1.8
LM-80*114 40 135 270 7000 0.17 1 1.8
LM-95*126 40 260 520 6000 0.19 1 2
LM-105*140 40 350 700 5500 0.23 1 2.1
LM-120*160 40 430 860 5000 0.23 1 2.1

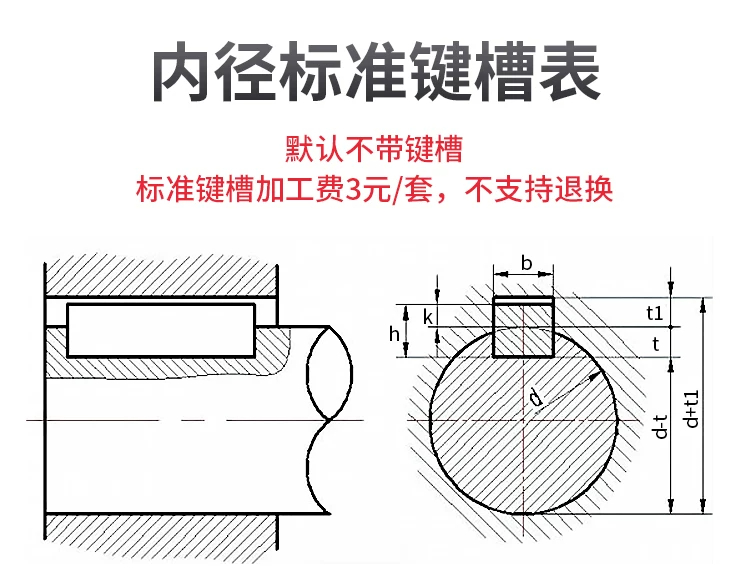

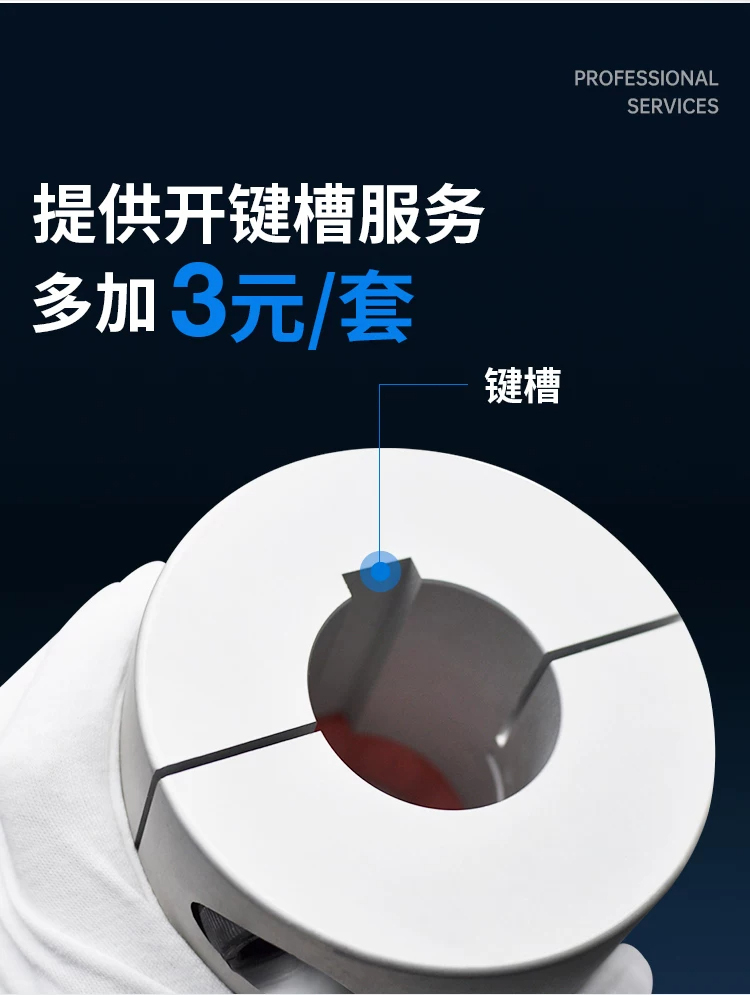

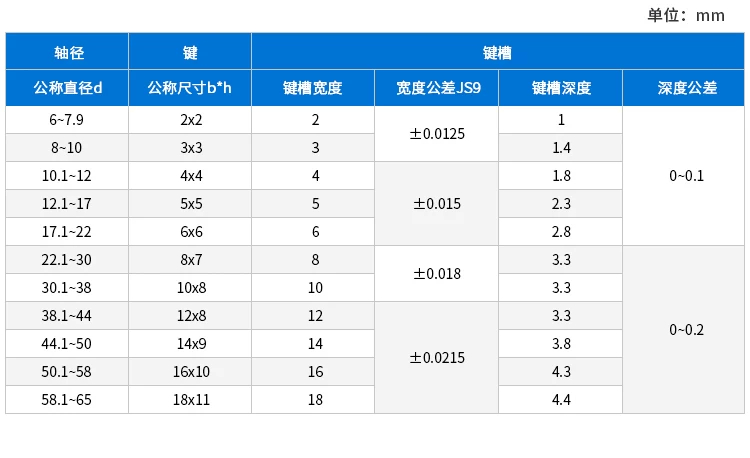

标准键槽参数

适用轴径 [mm] 键公称尺寸 b×h[mm] 键槽宽度[mm] 宽度公差 JS9 键槽深度[mm] 深度公差[mm]
6~7.9 2×2 2 ±0.0125 1 0~0.1
8~10 3×3 3 ±0.0125 1.4 0~0.1
10.1~12 4×4 4 ±0.015 1.8 0~0.1
12.1~17 5×5 5 ±0.015 2.3 0~0.1
17.1~22 6×6 6 ±0.015 2.8 0~0.1
22.1~30 8×7 8 ±0.018 3.3 0~0.2
30.1~38 10×8 10 ±0.0215 3.3 0~0.2
38.1~44 12×8 12 ±0.0215 3.3 0~0.2
44.1~50 14×9 14 ±0.0215 3.8 0~0.2
50.1~58 16×10 16 ±0.0215 4.3 0~0.2
58.1~65 18×11 18 ±0.0215 4.4 0~0.2

工程信息

表面处理

表面处理：阳极氧化

应用

用途与应用场景

适用于伺服电机、步进电机、滚珠丝杆、编码器、精密传动设备、自动化设备及各类机械传动系统。适合需要低惯量、缓冲减振、频繁启停及正反转的传动场合。

自动化设备 包装机械 数控机床 物料输送

选型说明

如何选择铝合金梅花联轴器

  1. 1确认两端轴径
  2. 2根据设备工况确认所需扭矩
  3. 3确认最高工作转速
  4. 4根据安装空间确认联轴器外径及长度
  5. 5根据使用要求选择合适的梅花弹性体
  6. 6确认安装偏差在联轴器允许范围内

安装说明

安装与使用说明

  1. 1安装前确认两端轴径与联轴器孔径匹配，并清洁轴表面。
  2. 2将两端联轴器分别安装到对应轴上，避免强行敲击。
  3. 3调整两轴同心度，确保径向、角向及轴向偏差在允许范围内。
  4. 4确认梅花弹性体正确安装在两侧爪盘之间。
  5. 5按要求均匀锁紧紧固螺钉，避免单侧过度锁紧。
  6. 6安装完成后手动旋转检查，确认无干涉、卡滞及异常偏摆后再运行设备。

常见问题

铝合金梅花联轴器常见问题

铝合金梅花联轴器如何选型？
选型时需要确认两端轴径、设备所需扭矩、最高工作转速、安装空间以及允许的轴向、径向和角向偏差。建议额定扭矩保留一定安全余量。
梅花联轴器可以补偿哪些安装偏差？
梅花联轴器可以补偿一定范围内的轴向、径向和角向偏差，但不建议长期在较大不同心状态下运行，以免加快弹性体磨损并增加轴承负载。

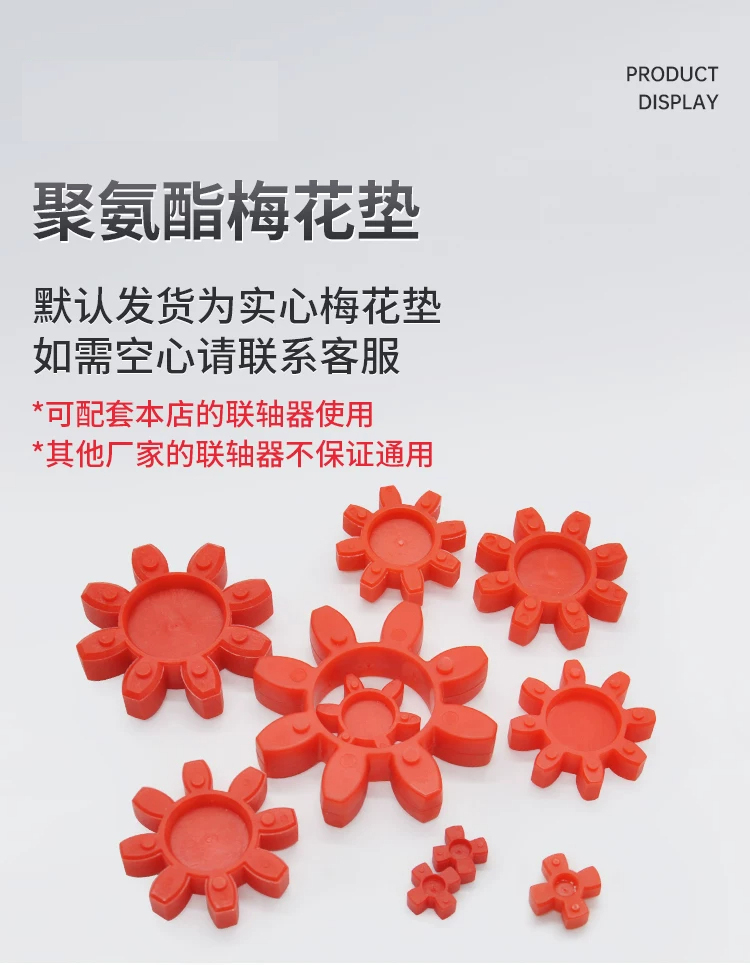

梅花联轴器中间的弹性体有什么作用？
中间的梅花弹性体主要用于传递扭矩，同时具有缓冲冲击、吸收振动和补偿轻微安装偏差的作用。
梅花弹性体磨损后可以单独更换吗？
可以。正常情况下弹性体属于可更换部件，磨损或老化后可单独更换，无需整体更换联轴器。
铝合金梅花联轴器适合伺服电机和步进电机吗？
适合。铝合金本体重量轻、转动惯量小，配合弹性体后具有较好的缓冲减振性能，常用于伺服电机、步进电机、滚珠丝杆和自动化设备。
安装梅花联轴器需要注意什么？
安装前应确认轴径和孔径匹配，并尽量保证两轴同心。安装时避免敲击联轴器，锁紧螺钉应均匀拧紧，安装完成后应检查是否存在干涉、偏摆或异常阻力。
